Om zelf een antenne te maken moet je eerst even rekenen om de juiste lengte te weten, maar dit is echt niet moeilijk.
We moeten de golflengte van de frequentie te weten komen.
We vertrekken altijd van het getal 300 dit komt van de snelheid waarmee de golven zich in de lucht bewegen (300 000Km/s)
300 : frequentie = golflengte
Vb:
300:27.205 Mhz (CB kanaal 20) = 11,02 Meter voor de CB
Een volledige golf antenne voor 27 Mhz is dus 11 meter lang.
Deel de golflengte in 2 dan heb je een halve golf antenne.
Deel de golflengte in 4 dan heb je een kwart golf antenne.

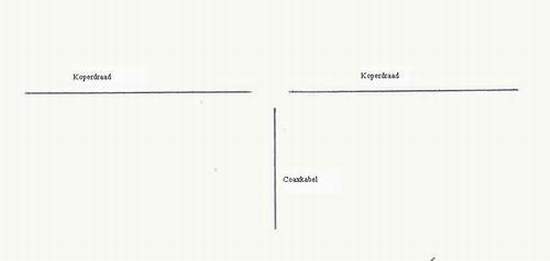

Dit is een tekening van een draadantenne,

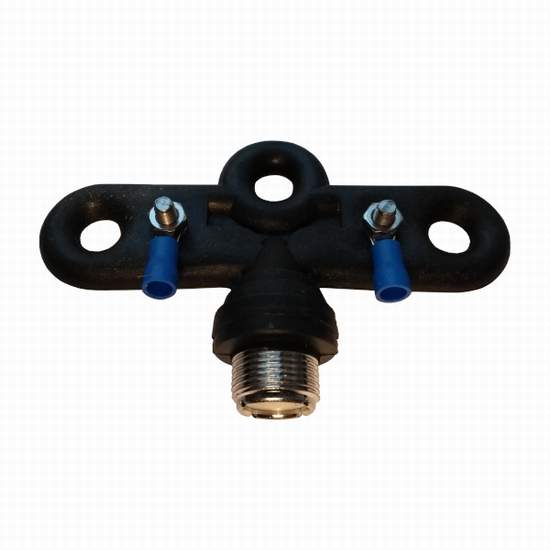

Je verbind de kern van de coaxkabel met een stuk koperdraad en het ander stuk koperdraad verbind je met de massa van de coaxkabel. Dit kan je gemakkelijk met een antenne voedingspunt.
Deze 2 lengte's span je horizontaal of verticaal op.
De lengte van de 2 stukken koperdraad zijn hetzelfde.
300 : 27.205 Mhz = 11.03 : 4 = 2.76M voor een 1/4 golf antenne.

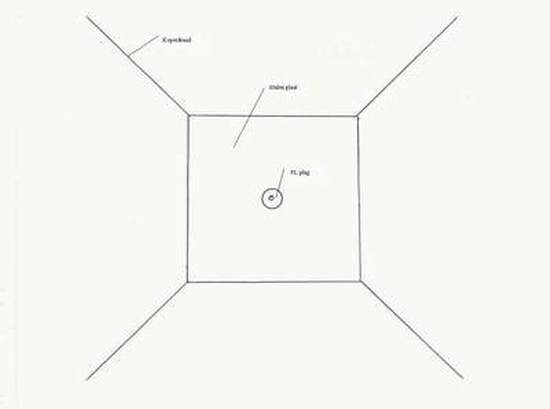

Dit is een tekening van een verticale 1/4 golf antenne.
Een stalen vierkanten plaatje van 1,2 of 3mm dik op 100 x 100mm.
In het midden van de plaat boor je een gat en zet er een Pl plug in en soldeer in de kern van de plug een koperdraad van de juiste lengte.
Aan de 4 hoeken van de plaat soldeer of klem je met boutjes en rondellen ook koperdraad van de zelfde lengte (radialen) die buig je onder een hoek van 45 graden naar beneden om de juiste impedantie van 50 Ohm te bekomen.
