De antenne is een belangrijk onderdeel van een zendinstallatie, en moet juist afgesteld zijn om goed te functioneren.
Door de antenne langer of korter te maken regelen we de swr (staande golf verhouding)
Met een hoge swr straalt de antenne niet al het vermogen van de zender uit maar komt een deel vermogen terug naar de zender en wekt warmte op in de kabel en de zender, dit kan de zender beschadigen.
Om de swr van de antenne te controleren bestaan er swr meters.

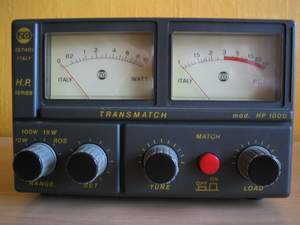

Dit is een afbeelding van een swr meter met vermogen meter en antenne tuner.
De swr meet je het beste het kortste bij de antenne, maar dit wordt in de praktijk bijna nooit gedaan.
De juiste volgorde voor het aansluiten is:
Zender > swr meter > antenne
Of zender > Vermogenversterker > swr meter > antenne
Voor een goede swr te hebben moet de wijzer tussen 1 en 1.5 blijven, vanaf 2 kan de zender beschadigt worden.
De swr kan maar op 1 frequentie of kanaal het laagste zijn daarom kies je best kanaal 20 om af te regelen, dan heb je bijvoorbeeld swr 1.1 op kanaal 20 en 1.3 op kanaal 1 en 40.
Een goeie tip bij het afregelen: "hoe hoger de frequentie hoe kleiner de antenne"
Vb:
swr op kanaal 1 lager dan kanaal 40 dan moet de antenne korter gemaakt worden.
swr op kanaal 1 hoger dan kanaal 40 dan moet de antenne langer gemaakt worden.
